С десятого по тринадцатое июля в Екатеринбурге в рамках российско-китайского ЭКСПО состоялась выставка «Иннопром» 2023, призванная представить достижения отечественной промышленности в условиях международных экономических санкций. Компания Мелдана в присутствии премьер-министра РФ Михаила Мишустина продемонстрировала новый широкополосный подавитель БПЛА и сотового сигнала.
После начала военного конфликта между Россией и Украиной угроза атаки инфраструктурных объектов беспилотными летательными аппаратами стала, как никогда актуальной. Поэтому одним из важнейших векторов развития нашей компании стала разработка эффективных систем обнаружения и подавления БПЛА.
Какую угрозу представляют дроны и квадрокоптеры?
В XXI веке БЛА стали важным фактором технологического развития военной, промышленной, логистической, строительной, сельскохозяйственной и т.д. отраслей. Среди выполняемых ими функций – доставка грузов, картографирование, поисково-спасательные операции, обследование труднодоступных мест, отслеживание преступников, инспектирование и мониторинг важных объектов и участков и др.
Однако любая медаль имеет две стороны. Наряду с полезными и общественно значимыми функциями, беспилотники могут быть опасным инструментом в руках злоумышленников, причем не только в военное время. Основные угрозы, которые несут БПЛА:
- шпионаж: перехват информации, незаконное фотографирование и видеозапись объектов/событий/мероприятий, представляющих частную или государственную важность;
- контрабанда: транспортировка оружия, наркотиков или каких-либо других запрещенных веществ;
- столкновение с вертолетами, самолетами, людьми, частной собственностью;
- военная агрессия: транспортировка ракет, бомб, химического оружия или радиоактивных компонентов.
Какие объекты нуждаются в защите от БЛА?
В обеспечении безопасности нуждаются любые объекты, представляющие социальную, экономическую или политическую значимость. Основные из них:
- учебные заведения: школы, институты, университеты, техникумы, детские сады;
- производства: заводы, фабрики, экспедиции;
- правительственные здания: министерства, администрации, мэрии, муниципалитеты;
- транспортные комплексы: вокзалы, аэропорты;
- жилые дома: частные и многоквартирные;
- объекты для проведения массовых мероприятий: стадионы, концертные залы, ярмарки, клубы;
- исправительные учреждения: тюрьмы, колонии, следственные изоляторы;
- силовые органы: войсковые части, структуры МВД, ФСБ, МЧС и ФСО;
- медицинские учреждения: больницы, поликлиники, санатории, диспансеры, родильные дома, станции скорой помощи.
При обслуживании перечисленных объектов системы противодействия БЛА должны гарантировать их информационную безопасность, надежную защиту людей, частной собственности и инфраструктуры (строений, машин, инженерных и технических сооружений), а также предупреждать возникновение чрезвычайных происшествий (например, возгорания нефти на предприятиях, относящихся топливно-энергетическому комплексу).
Способы обнаружения и подавления БПЛА
Наиболее популярными и эффективными считаются четыре способа: акустический, оптический, тепловой и радиочастотный.
Акустическое обнаружение дронов выполняют звуковые датчики, сенсоры и т.п., работающие в довольно узком диапазоне. Радиус пеленгации, как правило, не превышает пятисот-шестисот метров. Сенсоры, датчики и другие модули акустической разведки реагируют на звуки, издаваемые пропеллером, винтом, системой охлаждения, глушителем и/или двигателем беспилотника.
При этом бензиновые двигатели работают громче электрических, что значительно упрощает их идентификацию. Программное обеспечение звуковых комплексов содержит базу шумов, исторгаемых БЛА, с которыми сверяются, входящие в их комплектацию датчики.
Факторами, снижающими эффективность подобных систем, служат множественные шумовые помехи, существующие в городской среде и живой природе, а также новые типы двигателей, глушителей, систем охлаждения и т.д., которыми регулярно снабжают беспилотные аппараты их разработчики.
Для подавления дронов акустические комплексы могут применять технологию звукового удара по ходовой и силовой части БЛА. В результате такого воздействия, если оно эффективно, беспилотник теряет ориентацию в полете и либо сталкивается с посторонним препятствием, либо падает на землю.
Оптические методы обнаружения БПЛА могут быть пассивными и активными. В основе пассивных лежит отслеживание летающих аппаратов с помощью видеокамер и анализ их габаритных характеристик, стилистических особенностей и траектории полета. Активный метод, как правило, базируется на определении координат дрона в воздухе и отличается более высоким коэффициентом полезного действия.
Среди недостатков визуального способа – преимущественное выявление дронов-нарушителей уже на подлете к цели и неспособность большинства систем эффективно отличать беспилотники, например, от парящих птиц.
При этом существуют и более совершенные оптические установки, сканирующие пространство в диапазоне до двух километров. Они определяют координаты БЛА (активный метод), на основе чего выполняют его выявление и распознание. Такие оптические модули могут работать как в автоматическом, так и в ручном режиме, то есть под управлением оператора (человека).
Тепловые комплексы обнаружения БПЛА функционируют на основе инфракрасных и тепловизионных IP-камер, фиксирующих сигнатуры тепла, оставляемые в воздушном пространстве беспилотными аппаратами. Высокий КПД они способны демонстрировать только при выявлении металлических аппаратов, работающих на бензиновых моторах и выделяющих достаточно заметный тепловой след.
Однако большинство современных дронов и квадрокоптеров летают на электрических двигателях и изготавливаются из пластика, что существенно снижает эффективность тепловых подавителей. Еще одним недостатком подобных комплексов служит малый радиус действия, не более нескольких сотен метров. Это повышает риск точной атаки беспилотником обслуживаемого объекта и затрудняет его перехват устройствами подавления.
Радиочастотные системы обнаружения и подавление БПЛА выявляют радиоволны, излучаемые дронами на определенных частотных диапазонах. Излучение пеленгуют специальные сканеры, детекторы или станции РЛС, после чего информация об обнаруженной цели отображается на одном из системных девайсов, например, радиолокационном дисплее. В большинстве случаев БЛА (если речь не идет о военных беспилотниках) функционируют на частотах 2,4 и/или 5,8 гигагерц.
Радиосистемы считаются наиболее эффективными, поскольку не только обладают широким радиусом действия (до нескольких километров), но в максимальной комплектации также способны определять размер дронов-нарушителей, скорость движения, траекторию полета и ряд других важных характеристик. Дополнительным преимуществом радиочастотных комплексов может стать укомплектовка видеокамерами, особенно если они содержат аналитические модули.
Подавление БПЛА радиолокационные станции выполняют за счет функционирования на тех же частотах. Это позволяет ограничивать обмен сигналами на заданной частоте или даже блокировать связь дронов-нарушителей с пультом управления. Подобные действия приводят к зависанию БЛА в воздухе или аккуратному приземлению на землю. Такой вариант нейтрализации воздушных транспортных средств следует назвать не только эффективным, но и максимально безопасным.
В качестве дополнения, например, к оптическим и тепловым комплексам обнаружения БПЛА может использоваться:
- Огнестрельное оружие. Является средством обезвреживания дронов и квадрокоптеров. Ружье для подавления БПЛА – максимально простой инструмент, который, как правило, применяют в борьбе с малоразмерными аппаратами, предназначенными для фото-, видеосъемки или транспортировки запрещенных веществ. Стрелять из огнестрела по БЛА, переносящим боевые заряды – очень опасно. Упавший беспилотник может не только разрушить дома, автомобили и т.д., но также ранить или убить, находящихся поблизости людей.
- Дроны-перехватчики. Данная техника бывает трех видов: беспилотники, укомплектованные сеткой (для захвата и транспортировки БЛА-нарушителей в безопасное место); перехватчики таранного типа, предназначенные для нейтрализации целей через прямое столкновение; дроны, несущие на борту вооружение (ракеты, винтовки, ружья и т.д.) и использующие его для уничтожения объектов, нарушающих воздушное пространство. Первый вид является максимально безопасным, а второй и третий – следует использовать в городской среде только в исключительных ситуациях.
Предложение компании Мелдана
Наша компания более десяти лет занимается разработкой и производством систем безопасности: СКУД, видеонаблюдение, глушители сотовой связи, средства обнаружения и подавления БПЛА и т.д. Среди клиентов Мелдана – Новатек, Роскосмос, МВД, ФСИН РФ, а также заказчики из зарубежных стран: Ирак, Объединенные Арабские Эмираты и Конго.
В сфере противодействия БЛА мы выпускаем радиочастотные подавители, обнаружители, мобильные и стационарные комплексы, в том числе оснащенные функцией видеоаналитики. Представим лучшие из них.
|
Название устройства |
Характеристики |
Комплектация |
|
Переносной широкополосный подавитель ML-JAM-PORT-300W (представленный премьер-министру М. В. Мишустину на ЭКСПО 2023). |
Функции – подавление БЛА и сотового сигнала, экранирование частот – до одиннадцати каналов, радиус действия – до трехсот метров, выходная мощность – 330 Ватт (по 30 на каждый из каналов) |
MIMO-антенна, встроенный аккумулятор (срок работы – до полутора часов), водостойкий антикоррозийный корпус из полимерного материала |
|
Предназначение – выявление и нейтрализация дронов, зона охвата – до одного километра, экранирование частот – 433, 900, 1.5G, 2.4G |
360-градусный сканер радиоэфира (пассивный), секторная антенна, радиочастотный подавитель, программное обеспечения управления и контроля |
|
|

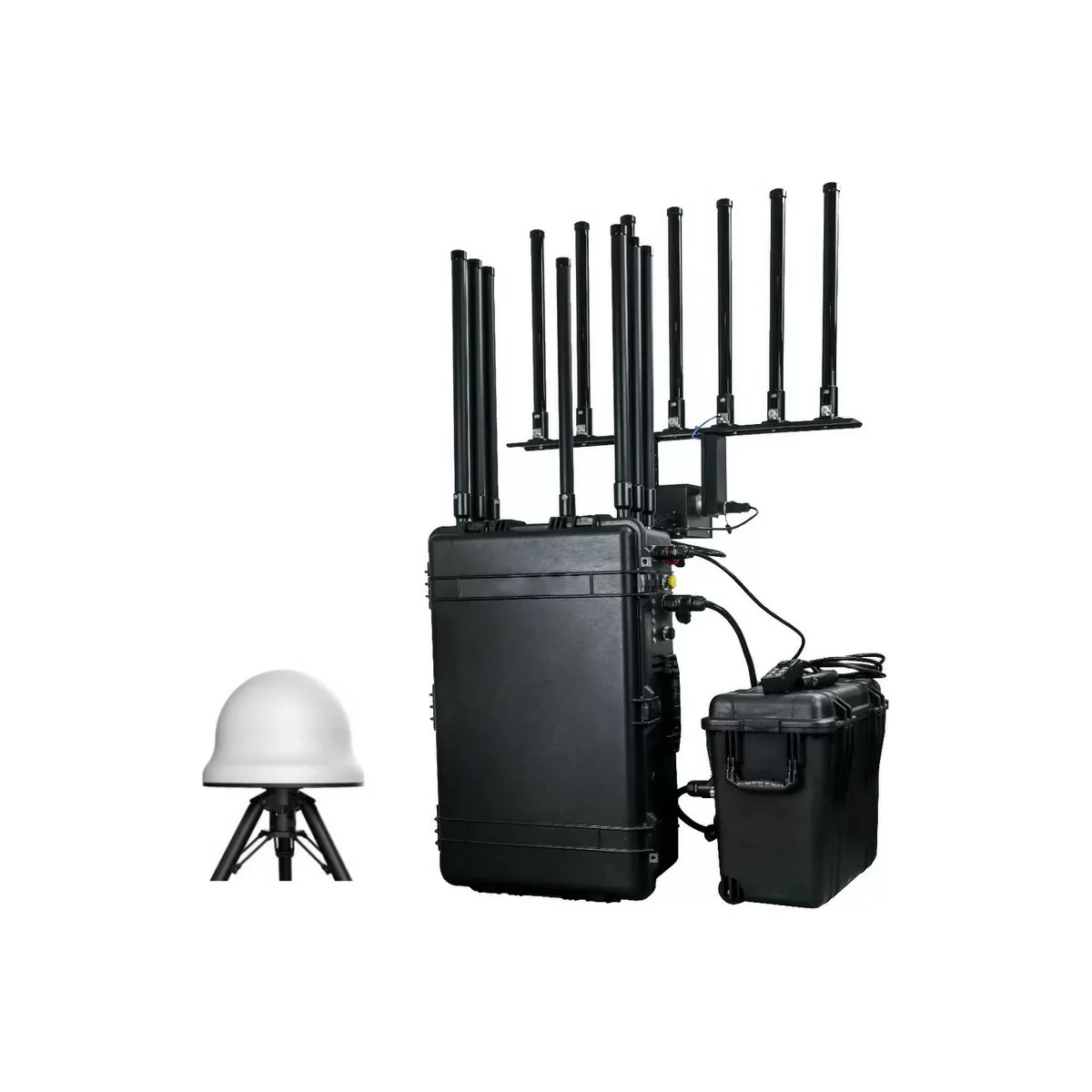

Функционал – пеленгация и обезвреживание беспилотников, радиус экранирования – до двух километров, поддерживаемые частоты – 900, 1.5G, 2.4G, 5.2G, 5.8G, круговая диаграмма направленности, доступна опция установки на транспортные средства |
ПО управления и контроля, пассивный 360-градусный сканер радиоэфира, аккумуляторная батарея |
|
|
Площадь покрытия – до пяти километров, экранируемые каналы – 433, 900, 1.5G, 2.4G, 5.2G, 5.8G, режим замены позиционируемых координат |
Интерактивное программное обеспечение, детектор радиоэфира на 360 градусов (действие – до десяти километров), поворотная глушилка БПЛА, поворотная тепловизионная видеокамера, минимизирующая ложные срабатывания |
|
|
Зона покрытия – до пяти километров, количество целей – до пятидесяти, поддерживаемые каналы – 433, 900, 1.5G, 2.4G, 5.2G, 5.8G, скорость выявления целей – 0,5-45 метров в секунду, точность идентификации расстояния – не более десяти метров, функция замены координат позиционирования |
Пассивный RF-сканер с азимутом в 360 градусов, поворотный подавитель с 360-градусным азимутом, высокоскоростной поворотный радар с пятикилометровой зоной охвата и 360-градусным азимутом, поворотная тепловизионная IP-камера, интерактивное ПО |
|
|
Стационарный/мобильный детектор обнаружения БПЛА и подавитель ML-DET-01 |
Дальность выявления – до трех километров, рабочие частоты – от шестисот мегагерц до четырех гигагерц, количество целей – более десяти, угол обнаружения – 360 градусов, возможность определения модели БЛА, азимута и расстояния до него, функция «белый список», режим управления – автоматический или ручной |
Пластиковый корпус, сканер радиоэфира, подавитель, секторная антенна, интерактивное программное обеспечение |
|
Площадь пеленгации – до двух с половиной километров, круговая диаграмма направленности, количество экранируемых каналов – семь штук (430-5850 мегагерц) |
Корпус из пластика и алюминия, выполненный в виде рюкзака, встроенная литий-ионная АКБ со сроком автономной работы до двух часов, выносной пульт управления, комплект направленных и штырьевых всенаправленных антенн |
|
|
Портативная ширококанальная глушилка для беспилотников ML-5XL |
Рабочее расстояние – 1200-1500 метров, количество каналов – восемь штук, поддерживаемые частоты – 428-5850 мегагерц, коэффициент усиления антенн – пятнадцать децибел, модульная разборная конструкция, выходная мощность – 160 Ватт |
Шестнадцатикратный прицел, LCD-дисплей, направленная антенна, аккумуляторная батарея с автономным периодом работы до сорока минут, встроенный вентилятор, корпус, выполненный в виде ружья |
Наши преимущества:
- Высококачественные комплексы обнаружения и подавления БПЛА в Пензе, одобренные Министерством обороны Российской Федерации.
- Разработка систем под заказ.
- Круглосуточное техническое обслуживание семь дней в неделю.
- Доставка оборудования и отдельных комплектующих во все регионы России.
- Лояльные цены.
Чтобы оформить заказ или покупку обращайтесь по контактному телефону или пишите на электронную почту sale@meldana.com.
